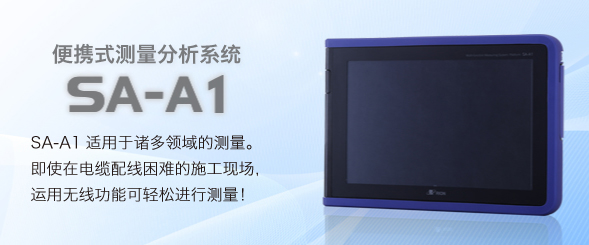

便携式测量分析系统 SA-A1

噪声相关应用示例

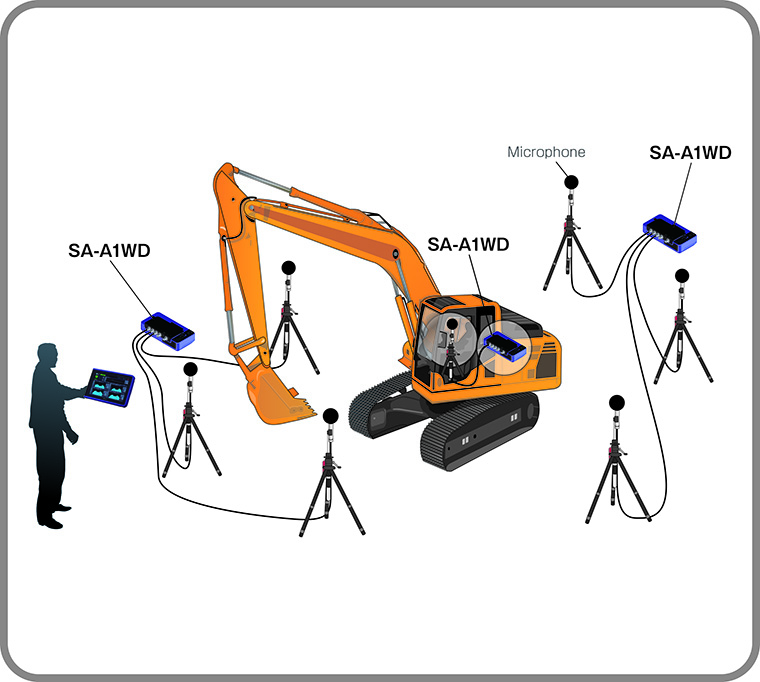

同时测量噪音·振动和转速噪音·振动的无线测量减少噪音·振动测量的人员配备噪音·振动测量用的设置工作便捷化测量室内的隔音性能测量 NC 值

振动相关应用示例

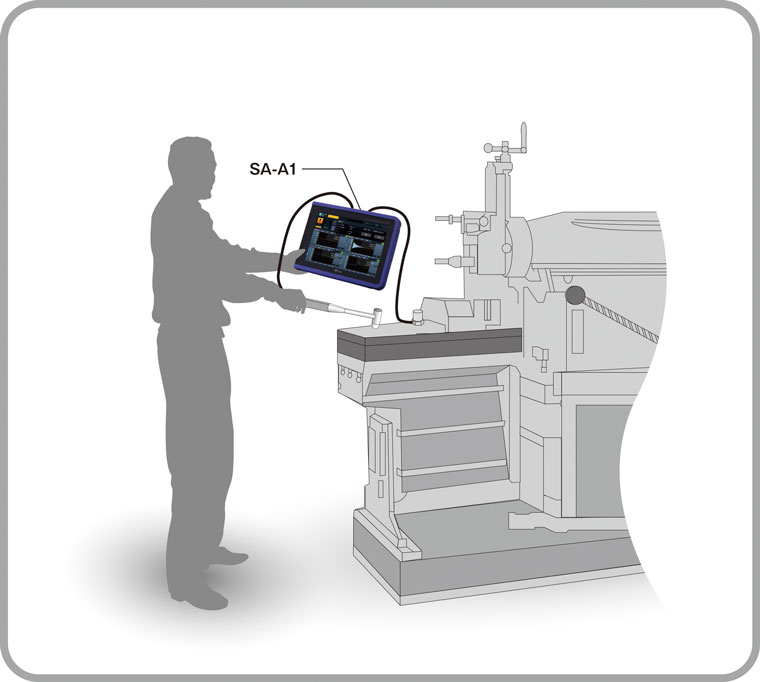

测量低频振动无线测量系统有助于在危险的测量现场确保安全进行噪声·振动的多通道测量·分析噪音·振动测量的简易安装测量传递函数和固有频率同时测量噪音·振动和转速噪音·振动的无线测量减少噪音·振动测量的人员配备

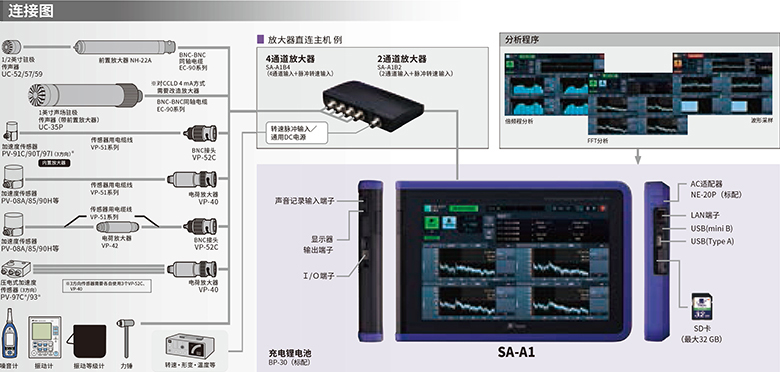

连接图

功能程序

振动分析程序
SX-A1VA
判定程序
SX-A1CMP
FFT分析程序
SX-A1FT
倍频程·
1/3倍频程分析程序
SX-A1RT
波形收录程序
（标配程序）
SX-A1WR

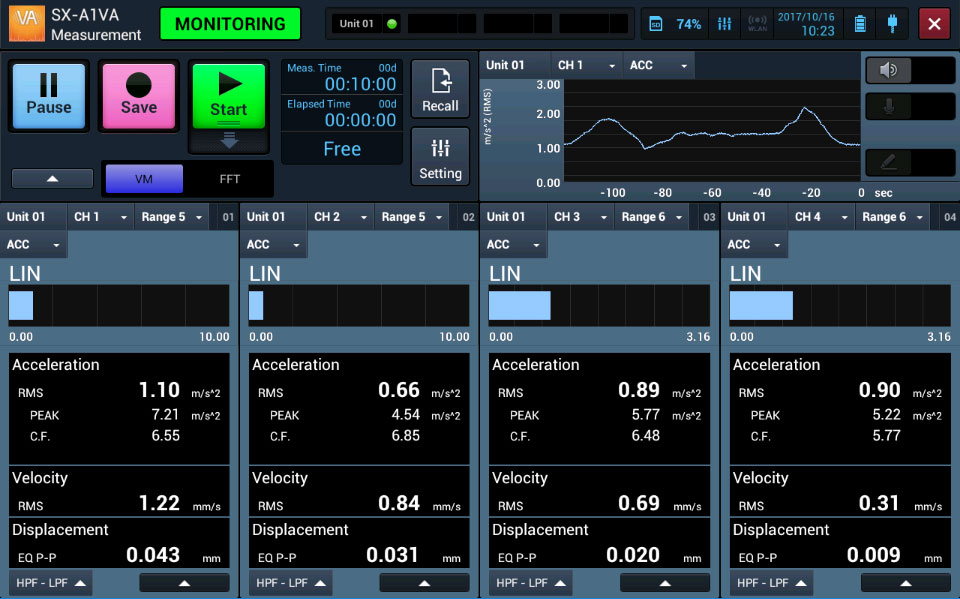

程序添加振动测量功能

● 具有振动测量的基本功能，可进行工业机械的设备诊断和趋势管理

● 可使用FFT分析功能或包络处理功能的精确诊断

CMP

规格

输入通道数	最多2通道（SA-A1B2的场合）
	最多4通道（SA-A1B4的场合）
	（理论通道：根据设置，对于1个信号输入而言，可以进行加速度・速度・位移・加速度包络线等多种振动测量分析）
振动测量范围（PV-57I连接时）	加速度：0.02～141.4 m/s2（rms）
	速度：0.2～141.4 mm/s（rms, 159.15 Hz时）
	位移：0.02～40.0 mm（EQ peak-peak, 15.915 Hz时）
测量频率范围（电气的特性）	加速度：1 Hz～20 kHz
	速度：3 Hz～3 kHz
	位移：3 Hz～500 Hz
	加速度包络线：1 kHz～20 kHz
滤波器
高通滤波器	1 Hz、3 Hz、5 Hz、10 Hz、1 kHz
低通滤波器	500 Hz、1 kHz、5 kHz、10 kHz、20 kHz
振动测量仪模式	加速度：rms 、EQ 0-peak、波形峰值、峰值系数
	速度：rms 、EQ 0-peak
	位移：rms 、EQ 0-peak、EQ peak-peak
采样频率	51.2 kHz
存储机能	瞬时值存储、自动存储、平均值存储
阈值判定功能	设置振动测定量的阈值。在测量中如果振动量超过阈值，则在测量画面进行提示
ISO绝对值判定功能	对于瞬时值或平均值，按ISO 10816-1:1995/Amd.1:2009的规定进行判定
FFT分析模式	功率谱 1帧的时间波形
频率范围	100 Hz、200 Hz、500 Hz、1 kHz、2 kHz、5 kHz、10kHz、20 kHz
分析线数	200、400、800、1600、3200（分析点数：512、1024、2048、4096、8192）
时间窗函数	矩形窗、汉宁窗、平顶窗
平均演算	线性平均、指数平均、最大值HOLD（MAX）
显示功能
显示单位	加速度：m/s2 ,G,in/s2 ,速度：mm/s,in/s,位移：mm,μm,mil
波形收录	可记录测量中的振动波形
采样频率	振动测量仪模式：51.2 kHz（固定）
采样频率	FFT分析模式：频率范围×2.56
量子化bit数	24 bit（固定）
触发器
触发器模式	自由、单次、循环
触发器源	振动测量仪模式：振动量、时间、外部、旋转脉冲
触发器源	FFT分析模式：波形、时间、外部、旋转脉冲

FFT分析

输入信号通过高速傅里叶变换（FFT）、找出信号的规则性，
进行频率分析。广泛应用于汽车·家电产品的品质评测、
设备诊断·异常声音检测等声学·振动信号的分析。

CMP

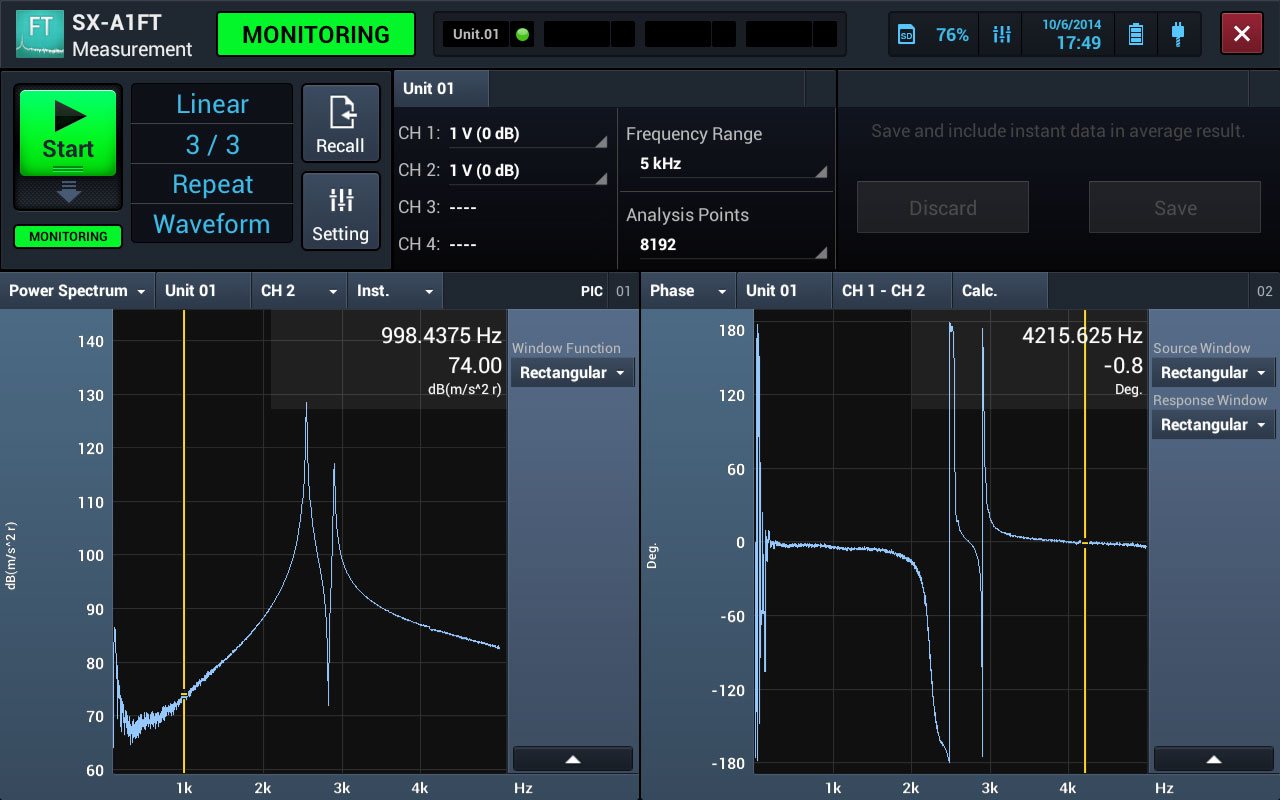

传递函数

传递函数是把输入信号和输出信号的关系，通过频率范围的显示、
求出振幅和相位。SA-A1里同类演算还有相干性函数和交叉光谱。

CMP

规格

实时分析处理明细
演算概要		FFT分析
通道数		4通道
波形收录功能		可在分析同时进行波形收录
触发	触发模式	任意、单向、重复
	触发源	波形、外部、回转速度
	触发位置	±N/2以内（N为分析点数）
演算函数		1帧的时间领域波形、能量频谱、交叉光谱、传递函数、相干性
窗函数		矩形、汉宁、平顶、指数、Force
分析频率		20 kHz、10 kHz、5 kHz、2 kHz、1 kHz、500 Hz、200 Hz、100 Hz
分析点数		256、512、1 024、2 048、4 096、8 192、16 384^※１
平均・其它演算		线性、指数、MAX
平均次数		1～1 024
再分析处理明细
演算概要		收录的波形数据进行FFT分析
通道数		4通道
演算函数		1帧的时间波形、能量频谱、交叉光谱、传递函数、相干性
窗函数		矩形、汉宁、平顶、指数、Force
分析点数		256、512、1 024、2 048、4 096、8 192、16 384、32 768
重叠率		0 %、25 %、50 %、75 %
平均・其它演算		线性、指数、MAX
平均次数		1～1 024（上限根据显示的时间波形有所限制）
文件形式		二进制^※２

※1 使用波形收录功能时分析点数16 384无法设定
※2 SA-A1附带的文件转换程序可将文件转换为文本格式

便携式测量分析系统 SA-A1

噪声相关应用示例

同时测量噪音·振动和转速噪音·振动的无线测量减少噪音·振动测量的人员配备噪音·振动测量用的设置工作便捷化测量室内的隔音性能测量 NC 值

振动相关应用示例

测量低频振动无线测量系统有助于在危险的测量现场确保安全进行噪声·振动的多通道测量·分析噪音·振动测量的简易安装测量传递函数和固有频率同时测量噪音·振动和转速噪音·振动的无线测量减少噪音·振动测量的人员配备

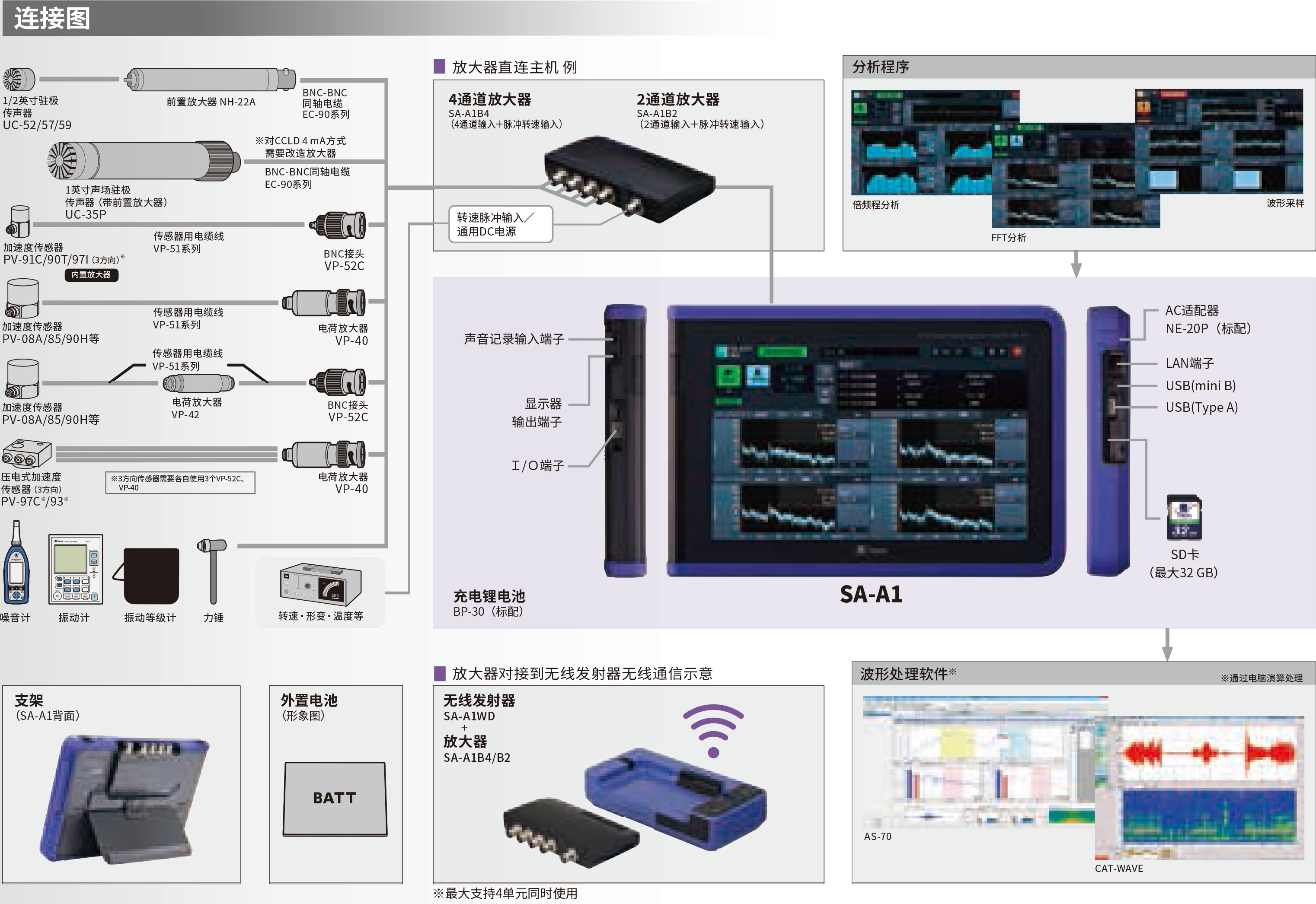

连接图

功能程序

振动分析程序
SX-A1VA
判定程序
SX-A1CMP
FFT分析程序
SX-A1FT
倍频程·1/3倍频程分析程序SX-A1RT
波形收录程序（标配程序）SX-A1WR

程序添加振动测量功能

● 具有振动测量的基本功能，可进行工业机械的设

备诊断和趋势管理

● 可使用FFT分析功能或包络处理功能的精确诊断

CMP

规格

输入通道数	最多2通道（SA-A1B2的场合）
	最多4通道（SA-A1B4的场合）
	（理论通道：根据设置，对于1个信号输入而言，可以进行加速度・速度・位移・加速度包络线等多种振动测量分析）
振动测量范围（PV-57I连接时）	加速度：0.02～141.4 m/s2（rms）
	速度：0.2～141.4 mm/s（rms, 159.15 Hz时）
	位移：0.02～40.0 mm（EQ peak-peak, 15.915 Hz时）
测量频率范围（电气的特性）	加速度：1 Hz～20 kHz
	速度：3 Hz～3 kHz
	位移：3 Hz～500 Hz
	加速度包络线：1 kHz～20 kHz
滤波器
高通滤波器	1 Hz、3 Hz、5 Hz、10 Hz、1 kHz
低通滤波器	500 Hz、1 kHz、5 kHz、10 kHz、20 kHz
振动测量仪模式	加速度：rms 、EQ 0-peak、波形峰值、峰值系数
	速度：rms 、EQ 0-peak
	位移：rms 、EQ 0-peak、EQ peak-peak
采样频率	51.2 kHz
存储机能	瞬时值存储、自动存储、平均值存储
阈值判定功能	设置振动测定量的阈值。在测量中如果振动量超过阈值，则在测量画面进行提示
ISO绝对值判定功能	对于瞬时值或平均值，按ISO 10816-1:1995/Amd.1:2009的规定进行判定
FFT分析模式	功率谱 1帧的时间波形
频率范围	100 Hz、200 Hz、500 Hz、1 kHz、2 kHz、5 kHz、10kHz、20 kHz
分析线数	200、400、800、1600、3200（分析点数：512、1024、2048、4096、8192）
时间窗函数	矩形窗、汉宁窗、平顶窗
平均演算	线性平均、指数平均、最大值HOLD（MAX）
显示功能
显示单位	加速度：m/s2 ,G,in/s2 ,速度：mm/s,in/s,位移：mm,μm,mil
波形收录	可记录测量中的振动波形
采样频率	振动测量仪模式：51.2 kHz（固定）
采样频率	FFT分析模式：频率范围×2.56
量子化bit数	24 bit（固定）
触发器
触发器模式	自由、单次、循环
触发器源	振动测量仪模式：振动量、时间、外部、旋转脉冲
触发器源	FFT分析模式：波形、时间、外部、旋转脉冲

FFT分析

CMP

传递函数

传递函数是把输入信号和输出信号的关系，通过频率范围的显示、
求出振幅和相位。SA-A1里同类演算还有相干性函数和交叉光谱。

CMP

规格

实时分析处理明细
演算概要		FFT分析
通道数		4通道
波形收录功能		可在分析同时进行波形收录
触发	触发模式	任意、单向、重复
	触发源	波形、外部、回转速度
	触发位置	±N/2以内（N为分析点数）
演算函数		1帧的时间领域波形、能量频谱、交叉光谱、传递函数、相干性
窗函数		矩形、汉宁、平顶、指数、Force
分析频率		20 kHz、10 kHz、5 kHz、2 kHz、1 kHz、500 Hz、200 Hz、100 Hz
分析点数		256、512、1 024、2 048、4 096、8 192、16 384^※１
平均・其它演算		线性、指数、MAX
平均次数		1～1 024
再分析处理明细
演算概要		收录的波形数据进行FFT分析
通道数		4通道
演算函数		1帧的时间波形、能量频谱、交叉光谱、传递函数、相干性
窗函数		矩形、汉宁、平顶、指数、Force
分析点数		256、512、1 024、2 048、4 096、8 192、16 384、32 768
重叠率		0 %、25 %、50 %、75 %
平均・其它演算		线性、指数、MAX
平均次数		1～1 024（上限根据显示的时间波形有所限制）
文件形式		二进制^※２

※1 使用波形收录功能时分析点数16 384无法设定
※2 SA-A1附带的文件转换程序可将文件转换为文本格式

频率范围	100Hz/200Hz/500Hz/1kHz/2kHz/5kHz/10kHz/20kHz
分析点数	256/512/1024/2048/4096
窗函数	矩形/汉宁/平顶
平均方法	Linear/Max
平均次数	1~1024
等待时间	0.0秒~999.9秒
峰值/有效值	峰值/有效值
图表个数	1/2/4
触发模式	Free/Repeat
触发源	外部/时域波形
判定数据文件保存	NG/OK/全部/不保存
日志文件保存	Yes/No
PLC连接	可（增配选项）

适用标准		JIS C1513 : 2002 CLASS１、JIS C1514 : 2002 CLASS１、 IEC 61260-1 : 2014 class1、ANSI/ASA S1.11-2014/Part 1 class 1
带通滤波器中心频率・波段数及通道数
倍频程		0.5～16 000 Hz 16波段最大4通道
1/3倍频程		0.4～20 000 Hz 48波段最大3通道
瞬时值数据（每100 ms）		时间计权等级 p、时间平均等级 eq、时间计权等级的最大值 max
演算值数据		时间平均等级 eq、暴露等级 E、时间计权等级的最大值 max、时间率等级 N（05、10、50、90、95）最大5个
存储模式		自动、手动
时间计权特性		F（快）、630 ms、S(慢)、10s
频率计权特性		A、Ｃ、Ｚ
触发	触发模式	任意、单向、重复（仅限存储模式为自动时）
	触发对象	ＡＰ等级、波段等级、外部、时间
文件形式		二进制^※

录制通道数		4通道＋转速脉冲或通用DC
频率范围		20kHz、10kHz、5kHz、1kHz、500Hz、100Hz
量子化比特率		16 bit/24 bit
触发	触发模式	任意、单向、重复
	触发对象	波形、时间、外部
声音记录标记功能		有
监控输出（回放）		回放录制数据可试听
		(只限20kHz、10kHz、5kHz)
文件形式		WAVE格式

频率范围	100Hz/200Hz/500Hz/1kHz/2kHz/5kHz/10kHz/20kHz
分析点数	256/512/1024/2048/4096
窗函数	矩形/汉宁/平顶
平均方法	Linear/Max
平均次数	1~1024
等待时间	0.0秒~999.9秒
峰值/有效值	峰值/有效值
图表个数	1/2/4
触发模式	Free/Repeat
触发源	外部/时域波形
判定数据文件保存	NG/OK/全部/不保存
日志文件保存	Yes/No
PLC连接	可（增配选项）

适用标准		JIS C1513 : 2002 CLASS１、JIS C1514 : 2002 CLASS１、 IEC 61260-1 : 2014 class1、ANSI/ASA S1.11-2014/Part 1 class 1
带通滤波器中心频率・波段数及通道数
倍频程		0.5～16 000 Hz 16波段最大4通道
1/3倍频程		0.4～20 000 Hz 48波段最大3通道
瞬时值数据（每100 ms）		时间计权等级 p、时间平均等级 eq、时间计权等级的最大值 max
演算值数据		时间平均等级 eq、暴露等级 E、时间计权等级的最大值 max、时间率等级 N（05、10、50、90、95）最大5个
存储模式		自动、手动
时间计权特性		F（快）、630 ms、S(慢)、10s
频率计权特性		A、Ｃ、Ｚ
触发	触发模式	任意、单向、重复（仅限存储模式为自动时）
	触发对象	ＡＰ等级、波段等级、外部、时间
文件形式		二进制^※
