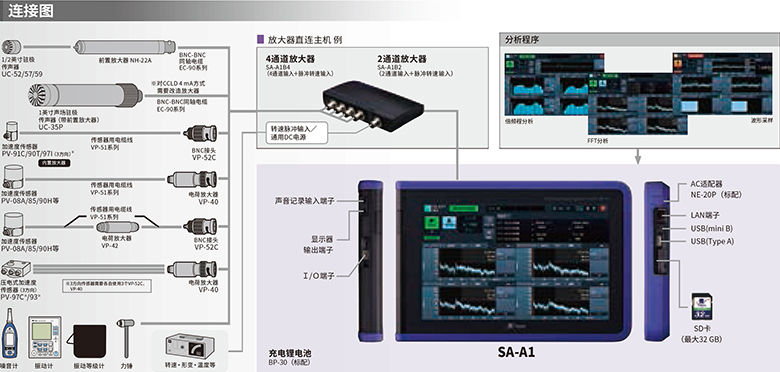

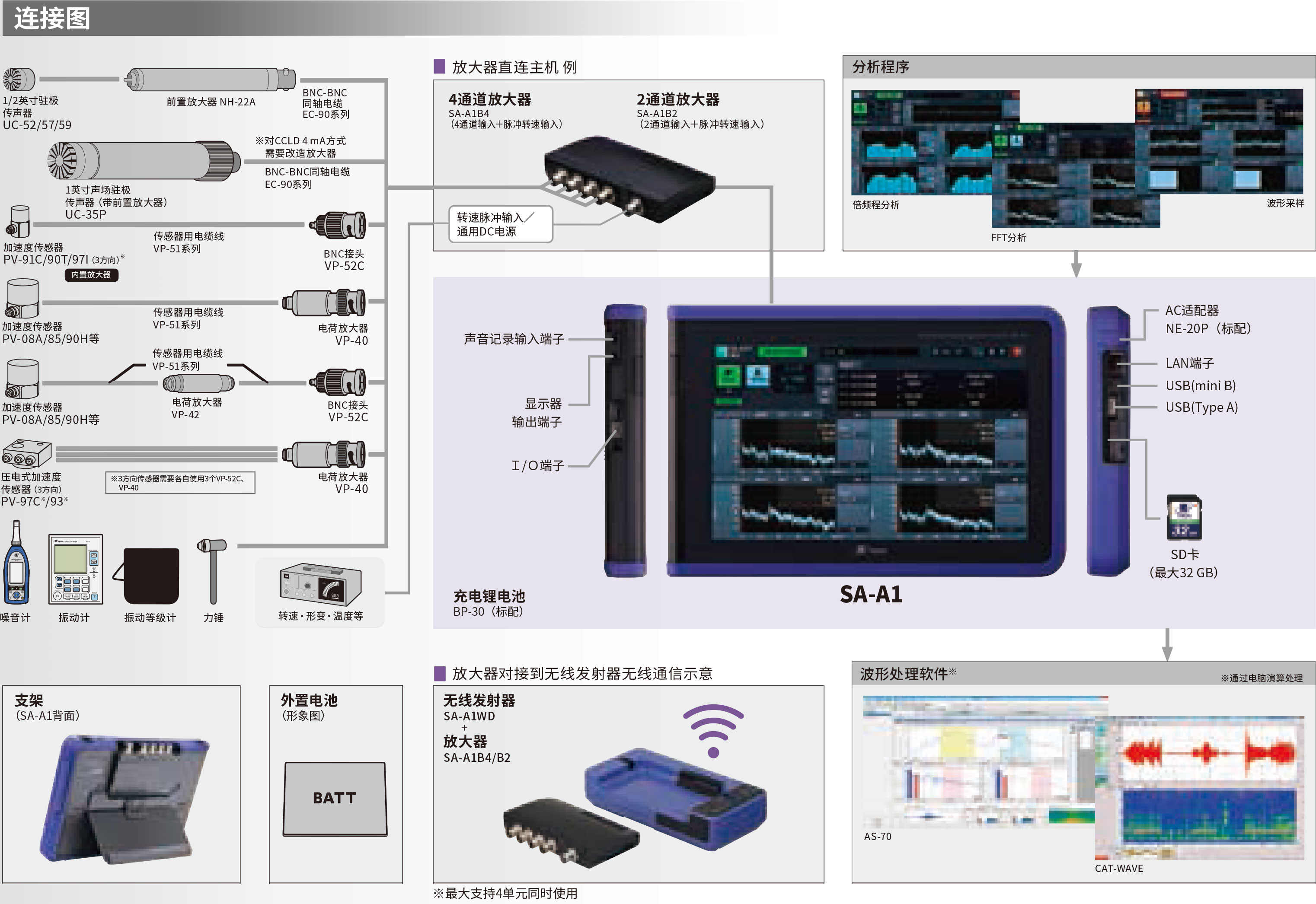

连接图
功能程序

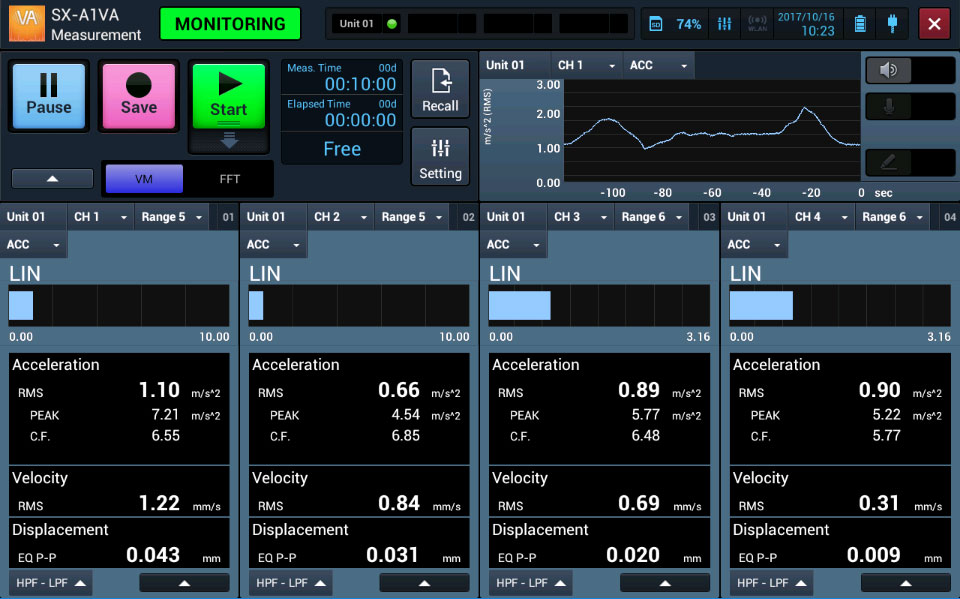

程序添加振动测量功能
● 具有振动测量的基本功能，可进行工业机械的设
备诊断和趋势管理
● 可使用FFT分析功能或包络处理功能的精确诊断
规格
| 输入通道数 |
最多2通道（SA-A1B2的场合） |
| 最多4通道（SA-A1B4的场合） |
| （理论通道：根据设置，对于1个信号输入而言，可以进行加速度・速 度・位移・加速度包络线等多种振动测量分析） |
振动测量范围
（PV-57I连接时） |
加速度：0.02～141.4 m/s2（rms） |
| 速 度：0.2～141.4 mm/s（rms, 159.15 Hz时） |
| 位 移：0.02～40.0 mm（EQ peak-peak, 15.915 Hz时） |
测量频率范围
（电气的特性） |
加速度：1 Hz～20 kHz |
| 速 度：3 Hz～3 kHz |
| 位 移：3 Hz～500 Hz |
| 加速度包络线：1 kHz～20 kHz |
| 滤波器 |
|
| 高通滤波器 |
1 Hz、3 Hz、5 Hz、10 Hz、1 kHz |
| 低通滤波器 |
500 Hz、1 kHz、5 kHz、10 kHz、20 kHz |
| 振动测量仪模式 |
加速度：rms 、EQ 0-peak、波形峰值、峰值系数 |
| 速 度：rms 、EQ 0-peak |
| 位 移：rms 、EQ 0-peak、EQ peak-peak |
| 采样频率 |
51.2 kHz |
| 存储机能 |
瞬时值存储、自动存储、平均值存储 |
| 阈值判定功能 |
设置振动测定量的阈值。在测量中如果振动量超过阈值，则在测量画面进行提示 |
| ISO绝对值判定功能 |
对于瞬时值或平均值，按ISO 10816-1:1995/Amd.1:2009的规定进行判定 |
| FFT分析模式 |
功率谱 1帧的时间波形 |
| 频率范围 |
100 Hz、200 Hz、500 Hz、1 kHz、2 kHz、5 kHz、10kHz、20 kHz |
| 分析线数 |
200、400、800、1600、3200（分析点数：512、1024、2048、4096、8192） |
| 时间窗函数 |
矩形窗、汉宁窗、平顶窗 |
| 平均演算 |
线性平均、指数平均、最大值HOLD（MAX） |
| 显示功能 |
|
| 显示单位 |
加速度：m/s2 ,G,in/s2 ,速度：mm/s,in/s,位移：mm,μm,mil |
| 波形收录 |
可记录测量中的振动波形 |
| 采样频率 |
振动测量仪模式：51.2 kHz（固定） |
| FFT分析模式：频率范围×2.56 |
| 量子化bit数 |
24 bit（固定） |
| 触发器 |
|
| 触发器模式 |
自由、单次、循环 |
| 触发器源 |
振动测量仪模式：振动量、时间、外部、旋转脉冲 |
| FFT分析模式：波形、时间、外部、旋转脉冲 |
通过检验生产·检查线上发生的异常声音或异常振动判断优劣

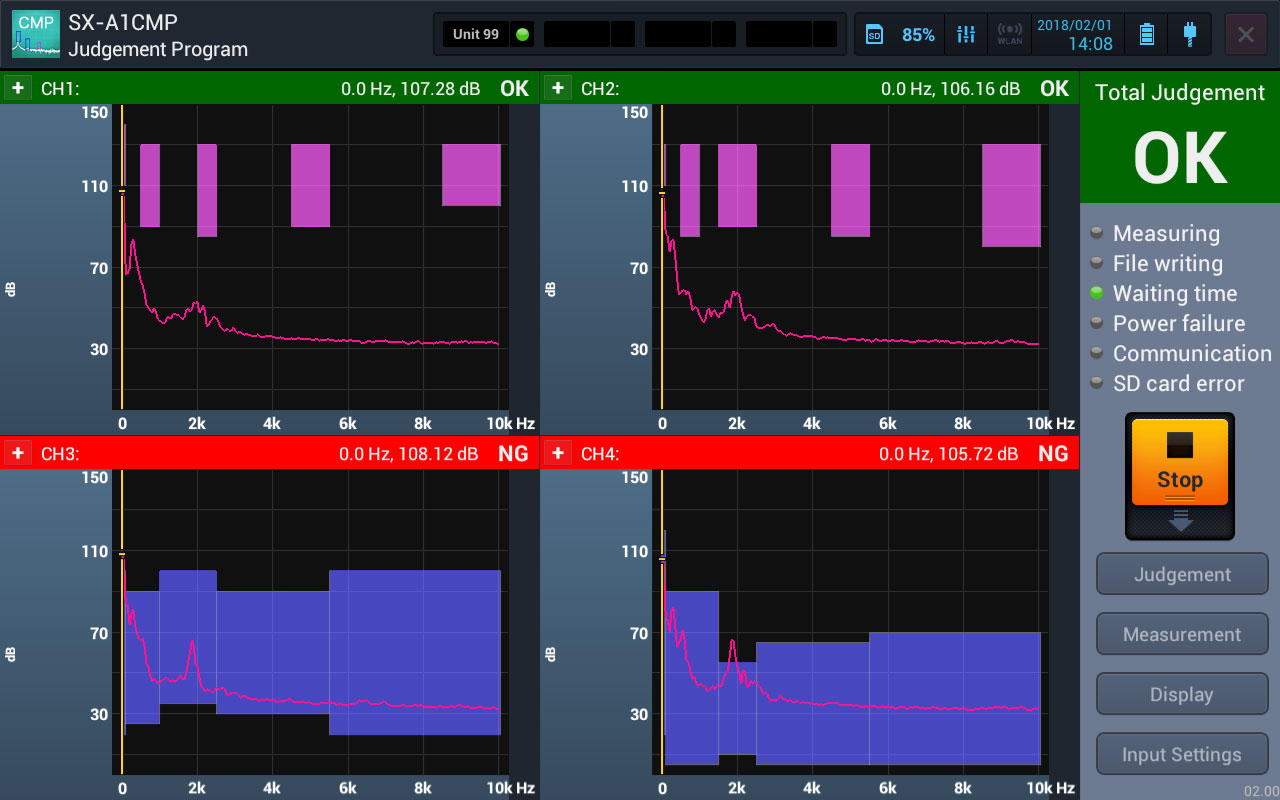

● 通过在FFT分析结果设置判定窗口来判断
优劣的异常检出方法
规格
| 频率范围 |
100Hz/200Hz/500Hz/1kHz/2kHz/5kHz/10kHz/20kHz |
| 分析点数 |
256/512/1024/2048/4096 |
| 窗函数 |
矩形/汉宁/平顶 |
| 平均方法 |
Linear/Max |
| 平均次数 |
1~1024 |
| 等待时间 |
0.0秒~999.9秒 |
| 峰值/有效值 |
峰值/有效值 |
| 图表个数 |
1/2/4 |
| 触发模式 |
Free/Repeat |
| 触发源 |
外部/时域波形 |
| 判定数据文件保存 |
NG/OK/全部/不保存 |
| 日志文件保存 |
Yes/No |
| PLC连接 |
可（增配选项） |
FFT分析

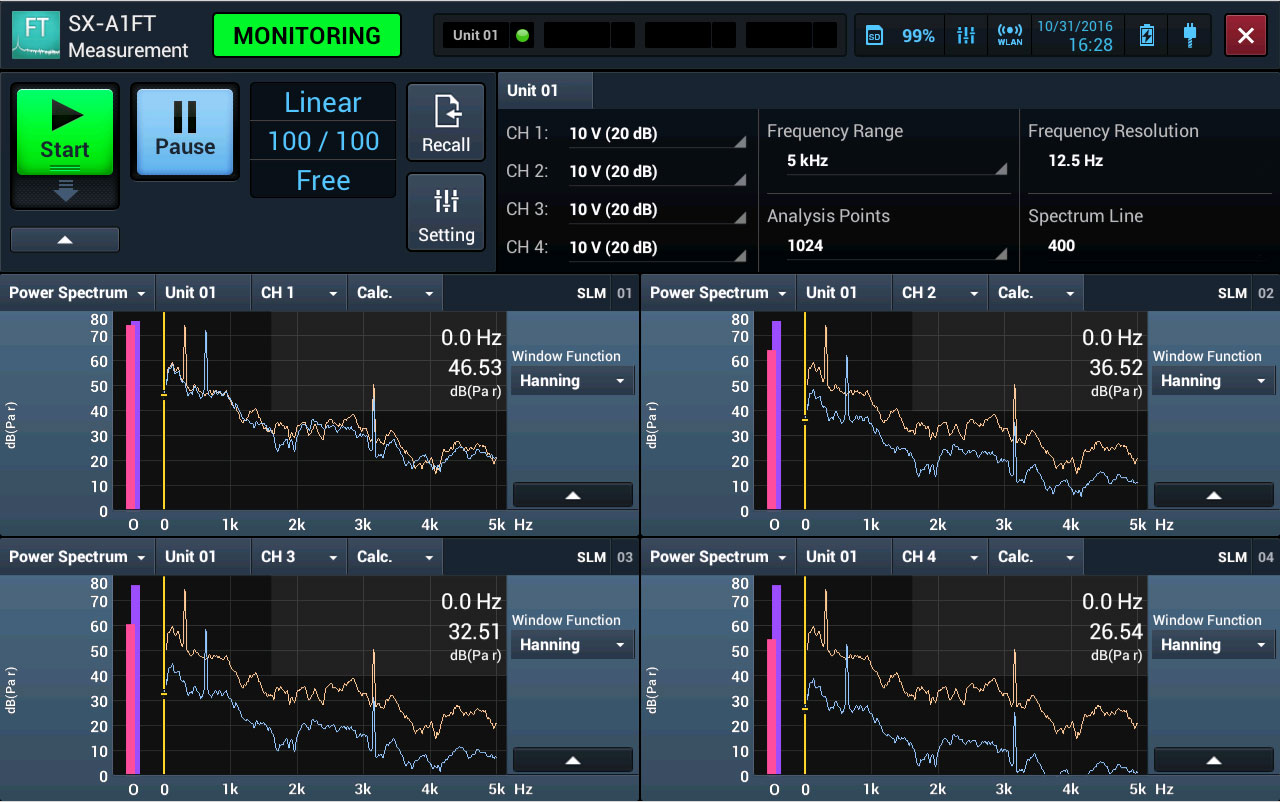

输入信号通过高速傅里叶变换（FFT）、找出信号的规则性，
进行频率分析。广泛应用于汽车·家电产品的品质评测、
设备诊断·异常声音检测等声学·振动信号的分析。
传递函数
传递函数是把输入信号和输出信号的关系，通过频率范围的显示、
求出振幅和相位。SA-A1里同类演算还有相干性函数和交叉光谱。
规格
| 实时分析处理明细 |
| 演算概要 |
FFT分析 |
| 通道数 |
4通道 |
| 波形收录功能 |
可在分析同时进行波形收录 |
| 触发 |
触发模式 |
任意、单向、重复 |
| 触发源 |
波形、外部、回转速度 |
| 触发位置 |
±N/2以内（N为分析点数） |
| 演算函数 |
1帧的时间领域波形、能量频谱、
交叉光谱、传递函数、相干性 |
| 窗函数 |
矩形、汉宁、平顶、指数、Force |
| 分析频率 |
20 kHz、10 kHz、5 kHz、2 kHz、1 kHz、500 Hz、200 Hz、100 Hz |
| 分析点数 |
256、512、1 024、2 048、4 096、8 192、16 384※１ |
| 平均・其它演算 |
线性、指数、MAX |
| 平均次数 |
1～1 024 |
| 再分析处理明细 |
| 演算概要 |
收录的波形数据进行FFT分析 |
| 通道数 |
4通道 |
| 演算函数 |
1帧的时间波形、能量频谱、交叉光谱、传递函数、相干性 |
| 窗函数 |
矩形、汉宁、平顶、指数、Force |
| 分析点数 |
256、512、1 024、2 048、4 096、8 192、16 384、32 768 |
| 重叠率 |
0 %、25 %、50 %、75 % |
| 平均・其它演算 |
线性、指数、MAX |
| 平均次数 |
1～1 024（上限根据显示的时间波形有所限制） |
| 文件形式 |
二进制※２ |
※1 使用波形收录功能时分析点数16 384无法设定
※2 SA-A1附带的文件转换程序可将文件转换为文本格式
倍频程分析
以噪音等级、振动等级的评测・对策为目的的分析 。
通常使用相对较为贴近人类感官的倍频程分析（倍频程、1/3倍频程）。

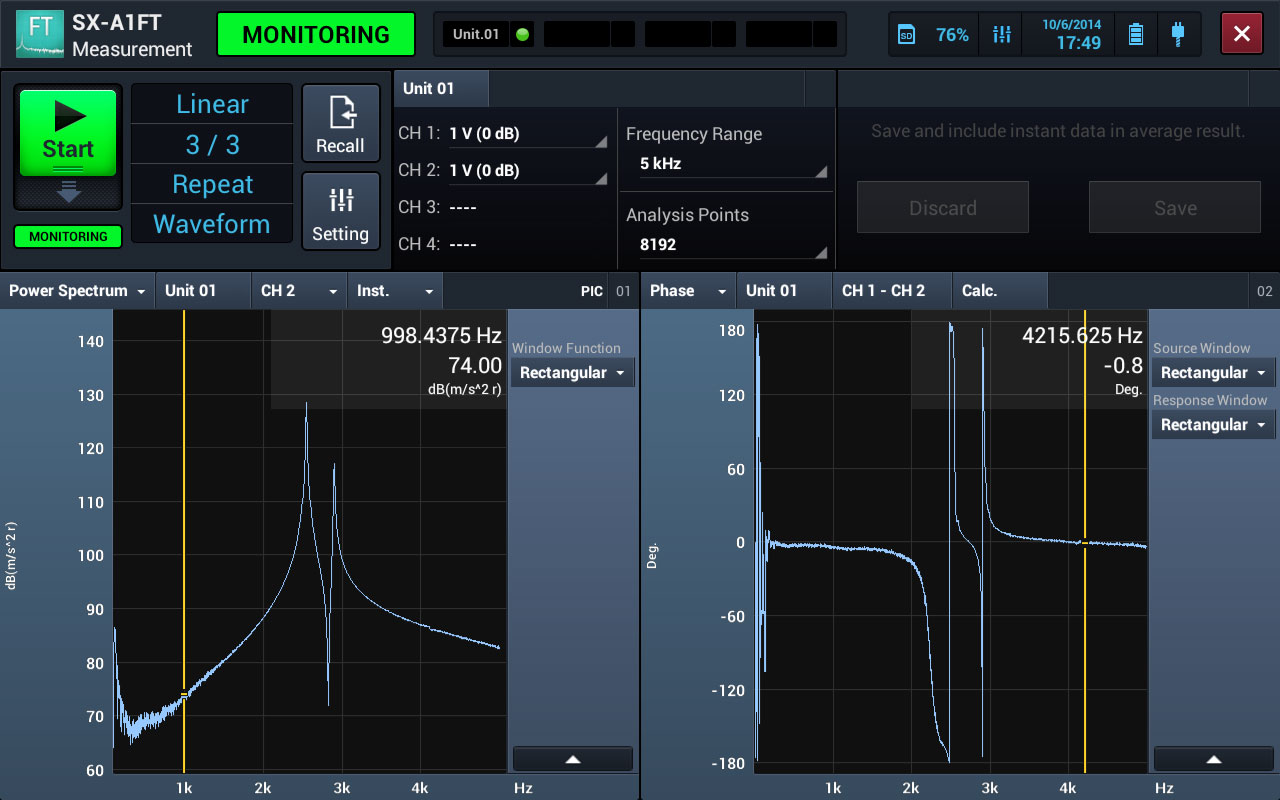

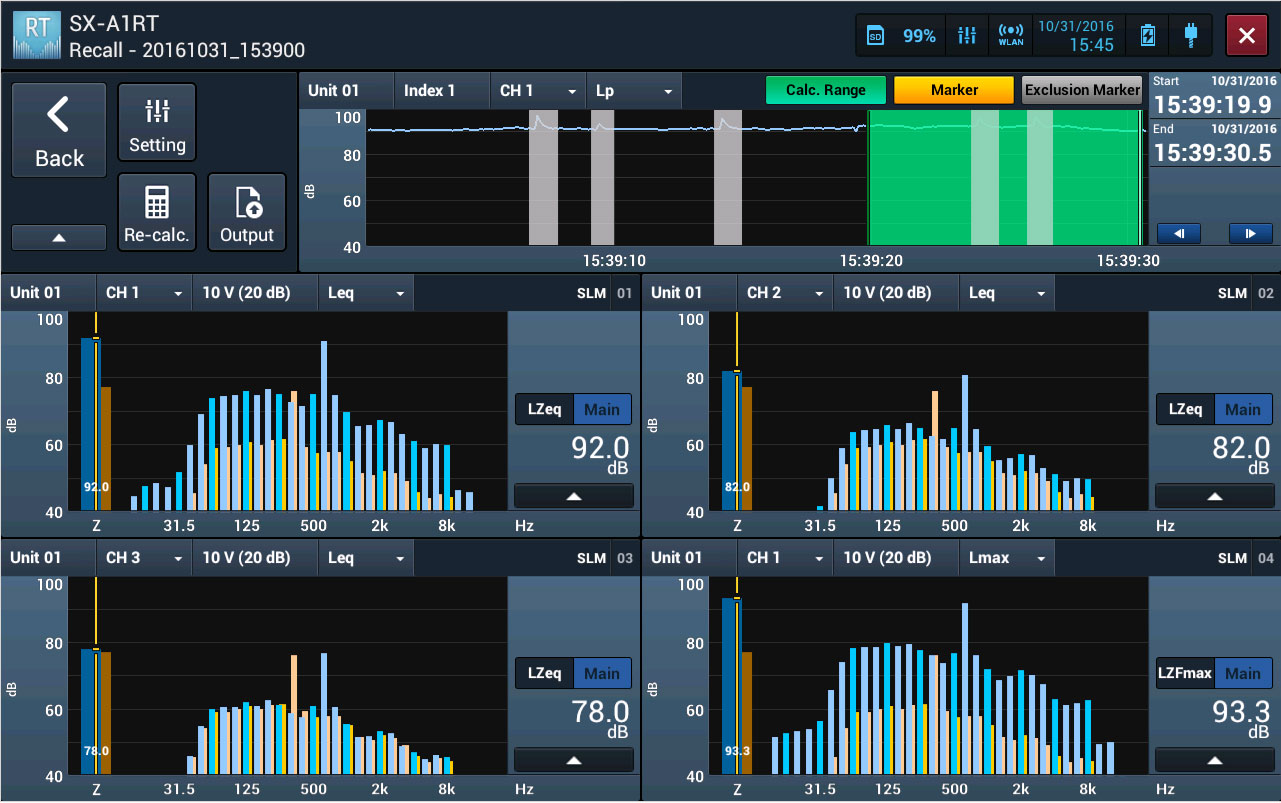

下图为1/3倍频程分析时表格和数值同时显示。
规格
| 适用标准 |
JIS C1513 : 2002 CLASS１、JIS C1514 : 2002 CLASS１、
IEC 61260-1 : 2014 class1、ANSI/ASA S1.11-2014/Part 1 class 1 |
| 带通滤波器中心频率・波段数及通道数 |
| 倍频程 |
0.5～16 000 Hz 16波段 最大4通道 |
| 1/3倍频程 |
0.4～20 000 Hz 48波段 最大3通道 |
| 瞬时值数据（每100 ms） |
时间计权等级 p、时间平均等级 eq、时间计权等级的最大值 max |
| 演算值数据 |
时间平均等级 eq、暴露等级 E、时间计权等级的最大值 max、
时间率等级 N（05、10、50、90、95）最大5个 |
| 存储模式 |
自动、手动 |
| 时间计权特性 |
F（快）、630 ms、S(慢)、10s |
| 频率计权特性 |
A、Ｃ、Ｚ |
| 触发 |
触发模式 |
任意、单向、重复（仅限存储模式为自动时） |
| 触发对象 |
ＡＰ等级、波段等级、外部、时间 |
| 文件形式 |
二进制※ |
※SA-A1附带的文件转换程序可将文件转换为文本格式

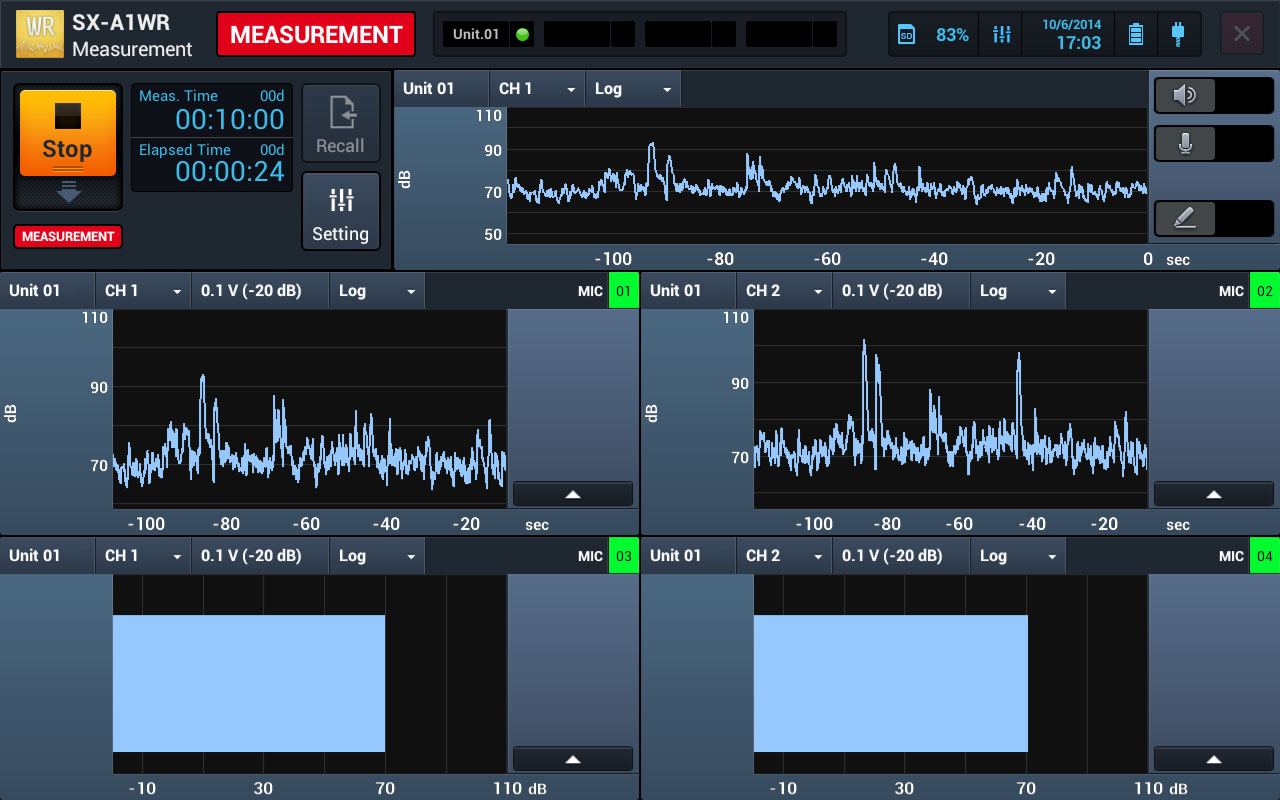

● 标配程序
● 可以保存WAV格式的原音文件，用于数据的二次分析
● 波形收录的时间，取决于使用的通道数以及设定的频率范围
规格
| 录制通道数 |
4通道＋转速脉冲或通用DC |
| 频率范围 |
20kHz、10kHz、5kHz、1kHz、500Hz、100Hz |
| 量子化比特率 |
16 bit/24 bit |
| 触发 |
触发模式 |
任意、单向、重复 |
| 触发对象 |
波形、时间、外部 |
| 声音记录标记功能 |
有 |
| 监控输出（回放） |
回放录制数据可试听 |
| (只限20kHz、10kHz、5kHz) |
| 文件形式 |
WAVE格式 |
