声学测量

测量建筑物外围的墙壁和窗户的隔声性能

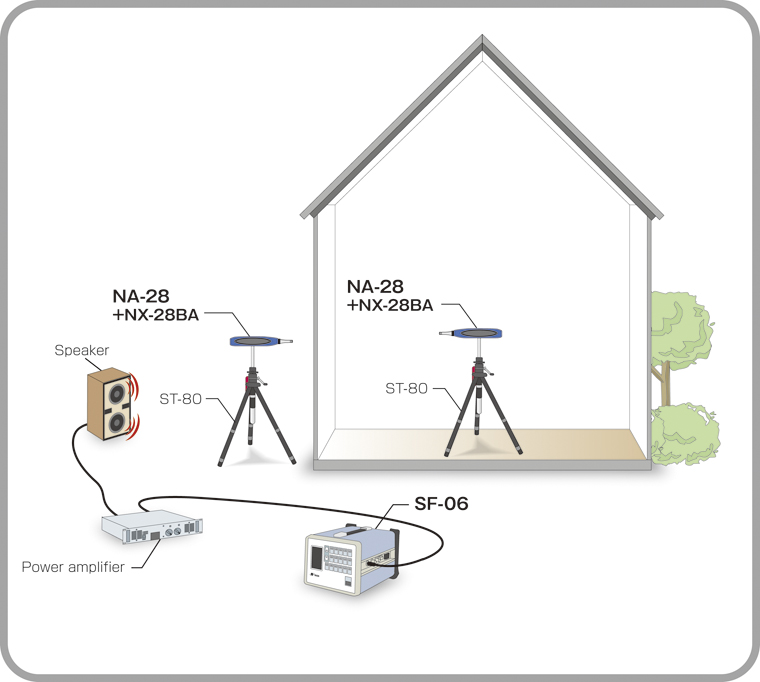

• 系统构成案例1

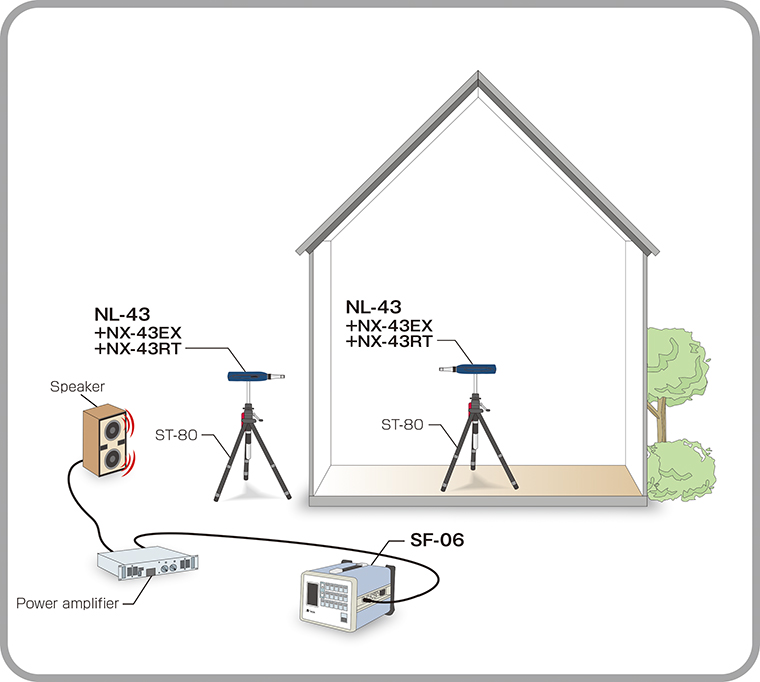

• 系统构成案例2

•

  在准备正常使用的建筑物的周边墙壁上，测量6个频带，其倍频程中心频率为125 Hz至4 kHz。麦克风在室内和室外设置各5个点。 外部是在外周壁前方1m处的平面中均匀分布的5个点。 室内则是安装在距内壁表面0.5m或更远的区域内的五个均匀分布的位置。扬声器放置在测量对象最大边长的约两倍的距离处，间歇产生倍频程频带噪声并用时间加权特性F测量。测量后，计算室外平均声压级与房间平均声压级之间的差值。

  对应规格 / 法令 / 标准	●ISO 140-4:1998 声学 建筑和建筑构件隔声测量 第4部分:房间之间空气声隔声的现场测量
  	●ISO 717-1:2013　声学 建筑和建筑构件的隔声标定 第1部分:空气声隔声

  产品参数

  型号	产品名称	备注
  SF-06	噪声发生器
  	功率放大器
  	扬声器
  NA-28 ＋ NX-28BA	精密声学测量仪，Class 1（带1/3倍频程分析功能） ＋ 建筑声学卡
  	三脚架
  DA-21	四通道数据记录仪

•

  在准备正常使用的建筑物的周边墙壁上，测量6个频带，其倍频程中心频率为125 Hz至4 kHz。麦克风在室内和室外设置各5个点。 外部是在外周壁前方1m处的平面中均匀分布的5个点。 室内则是安装在距内壁表面0.5m或更远的区域内的五个均匀分布的位置。扬声器放置在测量对象最大边长的约两倍的距离处，间歇产生倍频程频带噪声并用时间加权特性F测量。测量后，计算室外平均声压级与房间平均声压级之间的差值。

  对应规格 / 法令 / 标准	●ISO 140-4:1998　声学 建筑和建筑构件隔声测量 第4部分:房间之间空气声隔声的现场测量
  	●ISO 717-1:2013　声学 建筑和建筑构件的隔声标定 第1部分:空气声隔声

  产品参数

  型号	产品名称	备注
  SF-06	噪声发生器
  	功率放大器
  	扬声器
  NL-43 + NX-43EX ＋ NX-43RT	普通声学测量仪，Class 2 ＋ 功能扩充软件 ＋ 倍频程，1/3倍频程实时分析程序
  	三脚架
  DA-21	四通道数据记录仪
