振动测量

微小振动监测

• 系统构成案例1
• 系统构成案例2
• 系统构成案例3

•

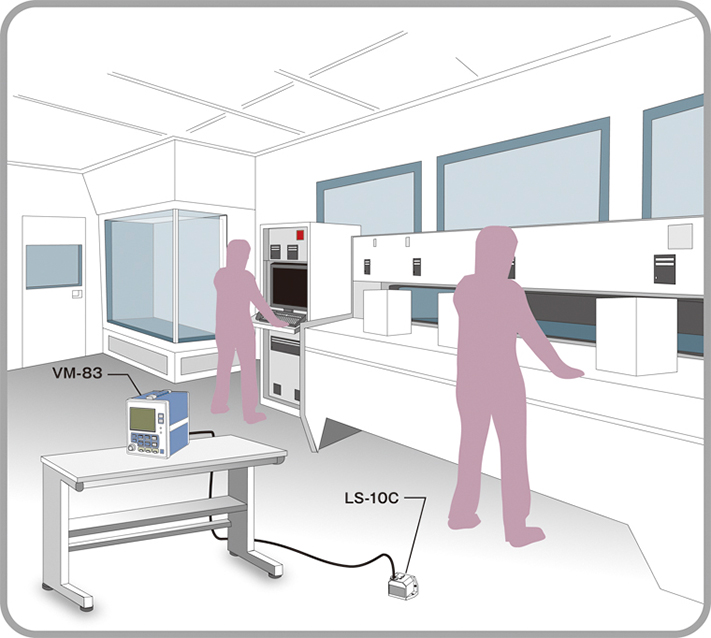

  主要测量低频微小振动的系统。 频率范围为DC至约100Hz，伺服加速度传感器LS-10C的测量下限为10^-5（m/s^2），LS-40C的测量下限为10^-6（m/s^2）。通过将LS-10C连接到通用振动测量仪VM-83，可以直接读取大于0.1 Hz加速度，速度和位移。 还可通过AC信号或与振动值成比例的DC信号输出振动波形。

  产品参数

  型号	产品名称	备注
  LS-10C	伺服式加速度传感器
  VM-83	通用振动测量仪

•

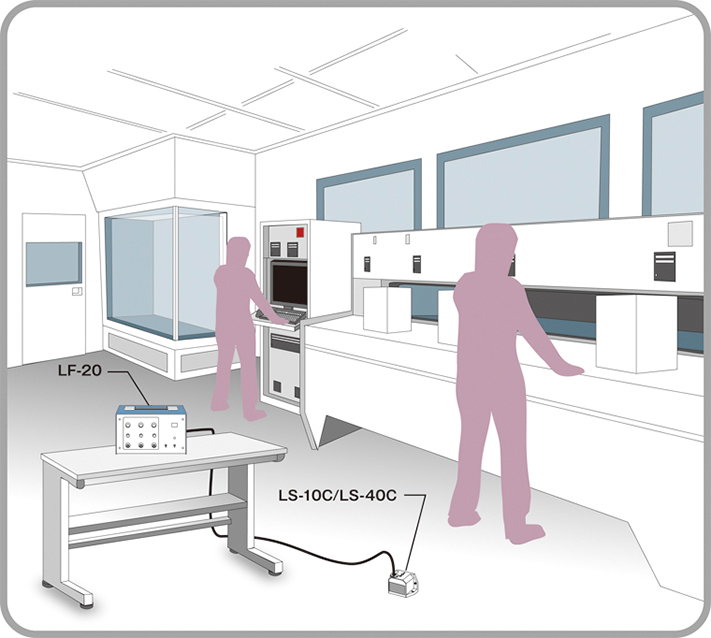

  主要测量低频微小振动的系统。 频率范围为DC至约100Hz，伺服加速度传感器LS-10C的测量下限为10^-5（m/s^2），LS-40C的测量下限为10^-6（m/s^2）。 伺服加速度传感器电源LF-20最多可连接3台 LS-10C / 40C。 振动波形作以AC信号输出，因此需要使用波形记录仪，A/D转换器等设备读取和处理数据。

  产品参数

  型号	产品名称	备注
  LS-10C / LS-40C	伺服式加速度传感器
  LF-20	伺服式加速度传感器电源
  	记录仪

•

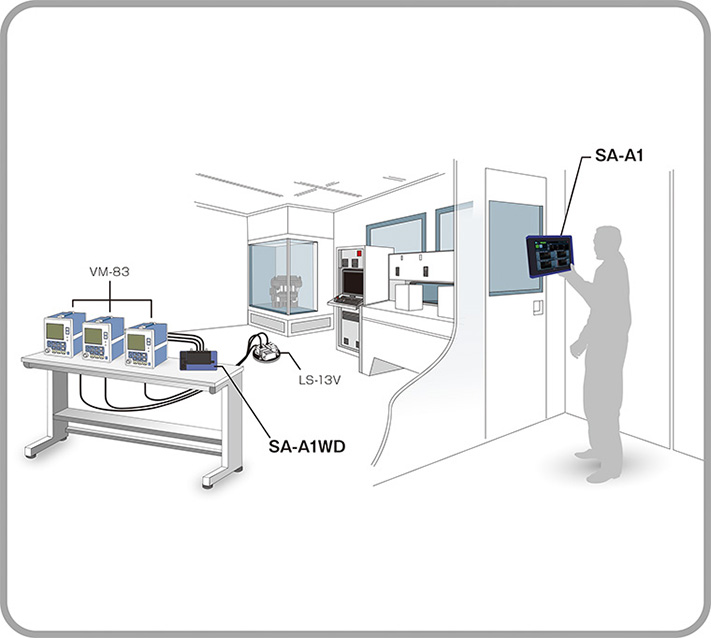

  通过将振动测量仪连接到多功能测量系统SA-A1，可以测量诸如建筑物和桥梁，地面和地板表面的结构的微小振动。高灵敏度的伺服加速度传感器 LS-10C 和振动测量仪 VM-83 组合可以测量微小振动。通过使用SA-A1，可以进行频率分析和波形记录。由于SA-A1最多可以连接4个通道，因此可用于三向（两个水平和一个垂直）同时测量，并可在多个位置同时进行测量和分析。SA-A1的B5尺寸，重量轻（约1.2千克）和电池供电便携性等特点是现场振动测量和分析的理想选择。 上图是测量和分析地板振动的示例图。同时测量两个水平方向和一个垂直方向。 除加速度外，我们的振动测量仪还具有速度和位移的测量功能，因此将其交流信号输出连接到SA-A1可以进行加速度，速度和位移的分析。此外，使用SA-A1的波形记录功能可以在之后对记录的波形中进行更详细的分析，对分析非衡态振动非常实用。 在大型结构或建筑物的多点测量中布置延长线有时会很困难，通过使用无线发射器 SA-A1WD 将振动测量仪的输出信号无线传输到 SA-A1 主机则无需布置延长线。

  产品参数

  型号	产品名称	备注
  LS-10C	伺服式加速度传感器
  VM-83	通用振动测量仪
  SA-A1FTB2/SA-A1FTB4	便携式测量分析系统（2通道/ 4通道FFT套装）
  SA-A1RTB2/SA-A1RTB4	便携式测量分析系统（2通道/ 4通道倍频程套装）
  SA-A1WD	无线发射器
  SA-A1B2/SA-A1B4	2通道/ 4通道数采单元
