振动测量

声音/振动与转速的测量

• 系统构成案例1

•

  SA-A1便携式测量分析系统除了能对应噪声和振动以外，还配备有转速脉冲输入，能够测量和分析与转速相关的噪声和振动。

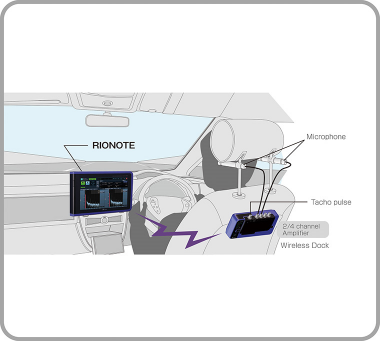

  在图中展示的测量系统里，两个麦克风安装在驾驶员的耳部位置，用于分析加速期间的噪声特征。转速脉冲输入也可用在此设置中。为了减少布线工作，麦克风信号可由无线发射器 SA-A1WD 发送到 SA-A1 中进行处理。无线功能使得 SA-A1 可放置在车内或车外。 SA-A1主机最多能连接四个 SA-A1WD 发射器，可以对应多达16通道（4通道x 4个单元）的噪声振动测量分析。

  产品参数

  型号	产品名称	备注
  SA-A1FTB2/SA-A1FTB4	便携式测量分析系统 (双通道/四通道 FFT 套装)
  SA-A1WD	无线发射器
  SA-A1B2/SA-A1B4	双通道/四通道数采单元
  UC-59＋NH-22A	1/2英寸驻极体电容麦克风+前置放大器
  PV-91C/97	压电式加速度传感器(内置放大器)
  	转速传感器
