振动测量

进行噪声·振动的多通道测量·分析

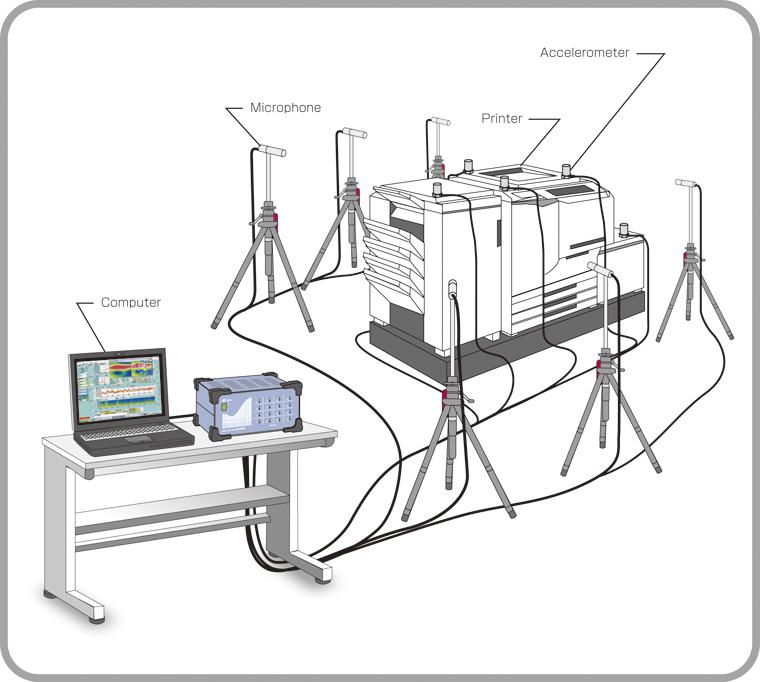

• 系统构成案例1
• 系统构成案例2

•

  使用多通道分析处理器SA-02系列，可进行多通道能噪音·振荡的FFT分析，1/N倍频程分析等。
  通过连接2台SA-02M同步，最大实现32个通道同时工作。
  内置CCLD电源，可直接连接相应的前置放大器及麦克风、加速度传感器等。

  产品参数

  型号	产品名称	备注
  UC-57 / UC-59	麦克风
  SNH-22A	前置放大器
  PV-91C / PV-91CH / PV-90T / PV-97I	内置放大器的加速度传感器
  SA-02M	多通道分析仪
  	连接线

•

  SA-A1 便携式测量分析系统和无线发射器 SA-A1WD 的结合使配置多通道系统变得简单方便。

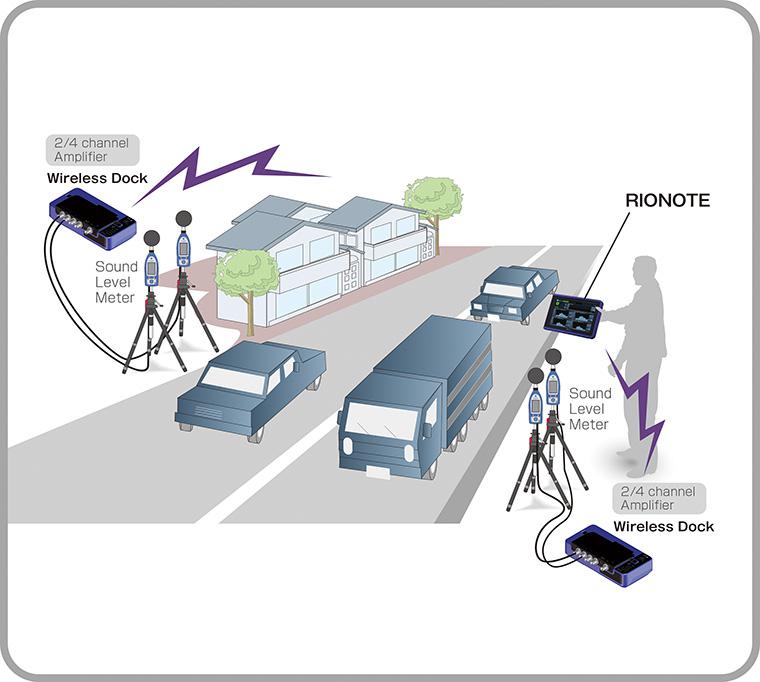

  由于不需要繁琐的连接线，可同时对道路或铁路线上的两个方向进行噪声测量。这种用于测量道路交通噪声的系统如图所示。测量双向交通的数据可从道路两侧进行无线传输，使系统简单易行。
  在进行无线传输的同时，测量数据也会被保存在无线发射器的数采单元中，以防在测量期间无线连接中断的情况下的数据丢失。在测量完成时，数采单元中的数据可被下载到 SA-A1 的SD卡里。
  SA-A1主机最多能连接四个 SA-A1WD 发射器，可以对应多达16通道（4通道x 4个单元）的噪声测量和分析。(对于1/3倍频程分析，最大为3通道×4个单元=12个通道。)图中展示了用于噪声测量的实例，通过连接加速度传感器也可以相同的方式进行多通道振动测量。

  产品参数

  型号	产品名称	备注
  SA-A1RTB2/SA-A1RTB4	便携式测量分析系统 (双通道/四通道倍频程套装)
  SA-A1WD	无线发射器
  SA-A1B2/SA-A1B4	双通道/四通道数采单元
  NL-42/52/62	声学测量仪
  VM-55	振动测量仪
